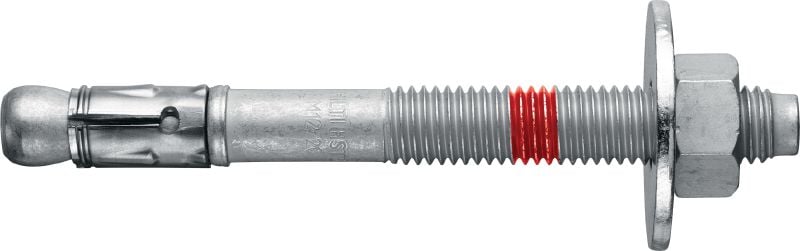

Cheville à expansion très haute performance pour le béton fissuré soumis à des contraintes de charges statiques et sismiques (acier au carbone, grosse rondelle)

  • Matériau, corrosion: Acier au carbone
  • Configuration de la tête: Fileté extérieurement
  • Agréments / rapports de test: ETA, Feu, FM (Factory Mutual), Sismique

Les clients ont également recherché goujonfissuréATEETE or rondelle.

Données techniques

Matériau, corrosion
Acier au carbone
Configuration de la tête
Fileté extérieurement
Agréments / rapports de test
ETA, Feu, FM (Factory Mutual), Sismique
Matériaux support
Béton (fissuré), Béton (non fissuré)
Outils d'installation
Boulonneuse à choc sans fil SIW 4AT-22 ½”, Carotteuse DD 30-W, Perforateur sans fil TE 6-A22
Logiciel PROFIS
Oui

Documents

Caractéristiques et applications

Caractéristiques

  • Conceptions d'ancrage plus économiques et optimisées – plus large gamme de profondeurs d’implantation disponibles et flexibilité des bords et espacements pour des conceptions plus économiques utilisant des platines et des supports de façade plus petits
  • Plus facile et plus rapide à installer correctement – ne nécessite aucun nettoyage de trous (M8-M20) et permet la précontrainte automatisée avec un outil de couple adaptatif Hilti (M8-M16)
  • Aide à la conception disponible – utilisez la suite PROFIS Engineering pour simplifier la conception de connexions acier-béton ou contactez nos ingénieurs Hilti pour obtenir des conseils sur les projets plus complexes
  • Inspections facilitées – marquage sur la tête indiquant le type et la longueur de cheville pour simplifier le contrôle qualité après la pose
  • Grande rondelle DIN 9021 – pour trous de passage surdimensionnés ou oblongs

Applications

  • Cheville à expansion en acier au carbone galvanisé avec rondelle plus grande pour toutes les fixations de sécurité dans le béton fissuré et non fissuré
  • Toutes les fixations de sécurité dans des conditions de charge sismique, catégorie C1 pour les éléments non-structurels et catégorie C2 pour les éléments structurels
  • Fixation de platines, mains courantes, systèmes de façade, machines ou rayonnages sur béton
  • Adaptée aux environnements intérieurs secs

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
