Fixation d'équipements lourds
Comment fixer vos équipements lourds tels que les colonnes ou les poutres

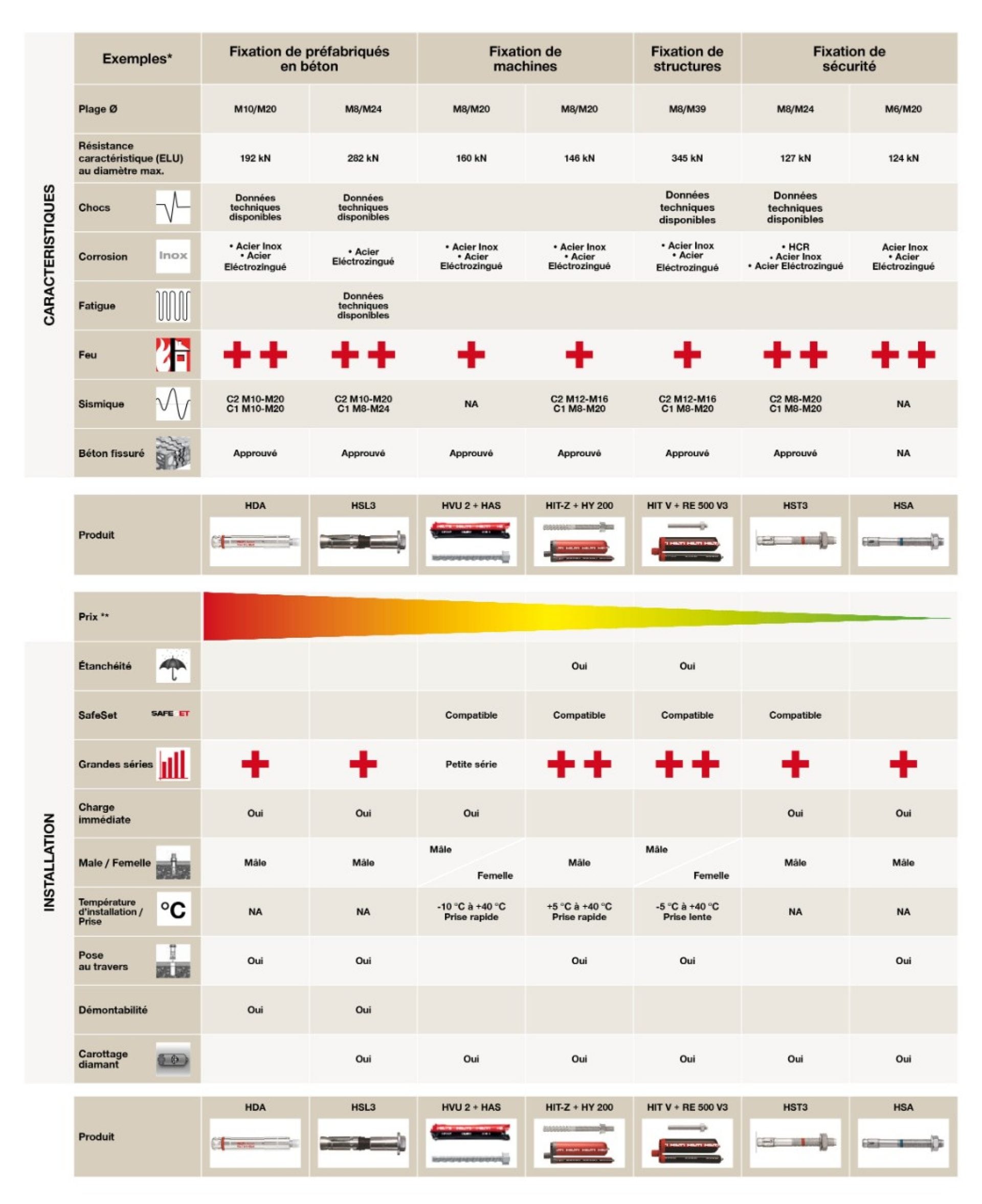

Mise en situation et solutions
Fixation de machines
L’entreprise, fabricant de machines, exporte dans le monde entier et souhaite envoyer ces équipements prêts à être installés.
Ces fixations, au nombre de six par équipement, sont soumises à des charges assez élevées et doivent pouvoir être installées sans outils particuliers et faciles à utiliser afin que ses clients, qui ne sont pas experts en chevillage, soient en mesure de fixer leurs machines en toute sécurité.
Les solutions possibles :
Les notes de calculs effectuées sous PROFIS Chevilles valident l’utilisation des différents types de chevilles ci-dessous :
- La cheville chimique HIT-HY 200 associée à la tige HIT-Z
- La cheville chimique HIT-RE 500 V3 associé à la tige HIT-V
- La cheville chimique en capsule HVU2
- La cheville mécanique HDA
La préconisation Hilti :
Les quatre propositions ci-dessus pourraient être installées de façon sécuritaire. Néanmoins, les chevilles en cartouche (HIT-HY 200 et HIT-RE 500V3) ne sont pas recommandées dans ce cas car elles nécessitent un investissement initial (pince, cartouches, etc…) qui ne sera pas rentabilisé compte tenu de la faible quantité de chevilles à installer.
Par ailleurs, la pose de la cheville HDA requiert un certain niveau de compétence. Or le fabricant de machines n'ayant pas les moyens de vérifier l'expérience des équipes de pose, nous ne préconiserons pas cette cheville.
La cheville HVU2 nous semble ici la plus adaptée. En effet, elle ne nécessite aucun outil spécifique de pose et il est possible de fournir uniquement le nombre de chevilles nécessaires. La pose est aisée, grâce à un dosage de résine parfaitement maitrisé : nous sommes sûrs que les machines seront bien installées.
La HVU2 est la solution que nous préconisons.
Fixation de structures
Une entreprise générale du bâtiment souhaite fixer des éléments de façade en béton armé.
Il s’agit de maintenir en position verticale ces éléments par une solution de chevillage. Afin de ne pas retarder l’ensemble du chantier, en plus des charges importantes à reprendre, le temps de pose et d’utilisation de la grue est ici un critère important.
Lors de la phase d’évaluation des risques faite avant le début du chantier, il a été mis en exergue qu’il était primordial de s’assurer que les chevilles reprenaient l’ensemble des efforts dès que les éléments n’étaient plus maintenus par le moyen de levage.
Le bâtiment, comporte 28 modules, comprenant chacun 8 platines (2 par étage) de 2 fixations chacune. La largeur d'un module est d'environ 2,5 mètres
Les solutions possibles :
Les notes de calculs effectuées sous PROFIS Chevilles valident l’utilisation des différents types de chevilles ci-dessous :
- La résine chimique HIT-HY 200
- La résine chimique HIT-RE 500 V3
- La résine chimique en capsule HVU2
- La cheville mécanique HDA-T
La préconisation Hilti :
Les quatre propositions ci-dessus pourraient être installées de façon sécuritaire.
Néanmoins, compte tenu des tolérances géométriques sur les éléments en béton préfabriqués, l’installateur préfèrera certainement une fixation « au-travers » de la pièce à fixer. C’est-à-dire qu’il installera les chevilles, une fois l’élément de façade positionné à son emplacement définitif.
Les chevilles chimiques ne sont pas adéquates dans ce type de configuration car leurs temps de prise respectifs obligeront l’engin de levage à maintenir l’élément de façade jusqu’au séchage complet des résines.
Par conséquent la seule cheville adaptée est ici la cheville mécanique HDA-T qui permet une mise en œuvre rapide et une assurance de reprendre 100% de la charge dès son installation.
La cheville HDA-T est la cheville que nous préconisons.
Fixation de poteaux
Un charpentier métallique souhaite fixer pendant l’été des pieds de poteaux en extérieur dont les efforts exercés sont particulièrement importants. La solution de platines coulées en place n’a pas été retenue pour des raisons de coûts et de contraintes de positionnements trop exigeantes pour être mise en œuvre sur chantier.
Les solutions possibles :
Les notes de calculs effectuées sous PROFIS Chevilles valident l’utilisation des différents types de chevilles ci-dessous :
- Cheville chimique HIT-HY 170 avec tige HIT-V
- Cheville chimique HIT-HY 200 avec tige HIT-V
- Cheville chimique HIT-RE 500 V3 avec tige HIT-V.
La préconisation Hilti :
Les trois propositions ci-dessus pourraient être installées de façon sécuritaire.
Néanmoins, compte-tenu des températures attendues en période estivale, des profondeurs d’ancrages et des diamètres utilisés, une résine à séchage lent sera la plus adaptée dans ce type de configuration. La seule résine qui permet un temps de manipulation élevé dans des conditions estivales est la résine HIT-RE 500 V3.
La cheville composée de résine HIT-RE 500 V3 et de la tige HIT-V est la cheville que nous préconisons.
