Caractéristiques et applications

Caractéristiques
  • Capsule souple résistante – pas de risque de rupture comme avec les cartouches de verre
  • Utilisable dans des conditions de chantier difficiles y compris en présence de trous remplis d'eau et à basse température, même dans les trous forés au diamant
  • Haute performance dans le béton fissuré et non-fissuré

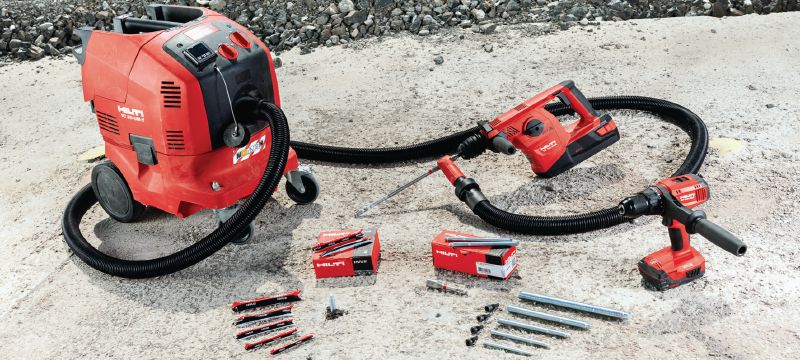

  • Nettoyage automatique du trou de forage (SafeSet) en combinant les mèches TE-CD et TE-YD à un aspirateur Hilti
  • Installation rapide et facile. Pas besoin d'un outil de pose spécial
Applications
  • Chevillage de structure métallique (par exemple : rayonnage, barrières de sécurité, clôtures et portails)
  • Chevillage d'éléments sur les routes et dans des tunnels - par exemple : glissières de sécurité, murs antibruit, systèmes de caténaire aérien
  • Chevillage pour industrie - par exemple : machines, ascenseurs, grues et équipement industriel
  • Fixation en bord de dalles ou sur des supports étroits (par ex. rails, balcons)
  • Chevillage des murs-rideaux extérieurs

Données techniques

Documents et vidéos

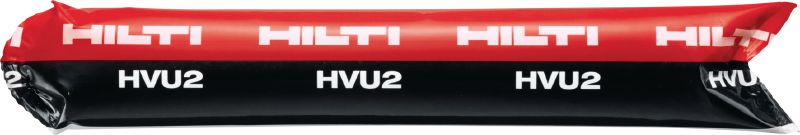

Capsule chimique souple HVU2

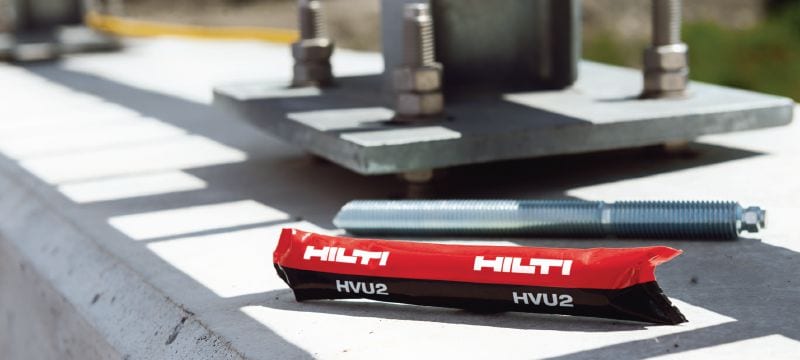

CAPSULE CHIMIQUE HVU2

Cheville chimique en capsule souple incassable

Moins de pertes et plus de fiabilité avec la capsule souple haute performance HVU2, pour ancrage dans le béton

Avantages pour les installateurs

Un classique réinventé : la capsule HVU2 est une cheville chimique en capsule souple adaptée aux conditions de chantier les plus difficiles. Elle est simple à installer et offre une finition soignée. Les améliorations importantes apportées au niveau des données techniques concernant le béton fissuré et le carottage diamant garantissent son utilisation dans un grand nombre d’applications avec des reprises de charges élevées.

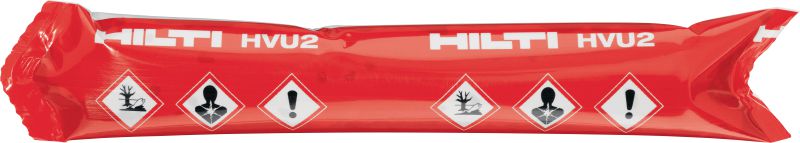

Incassable

Il est temps de passer des capsules en verre aux capsules souples incassables. Nos capsules souples HVU2 garantissent la quantité nécessaire pour chaque point de fixation. Leur emballage souple offre une plus grande flexibilité lors de la mise en œuvre en sous face de dalle ou lorsque le trou de forage est irrégulier.

Visionner la vidéo de démonstration

Facile à installer

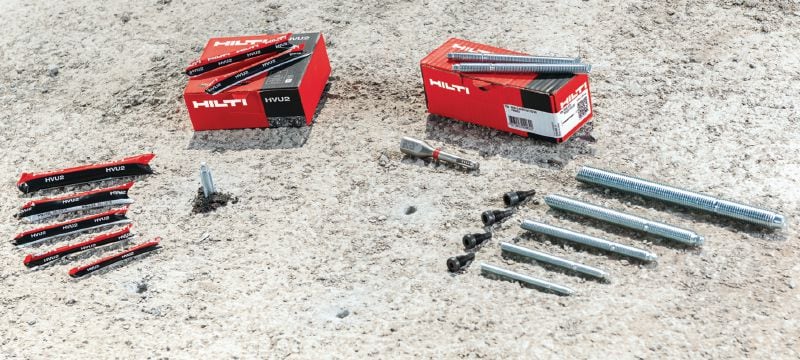

Le dosage précis de chaque capsule permet de réduire le volume et ainsi réduire les pertes de résine au minimum. Un nouvel outil de pose est déjà inclus dans chaque boite de tiges filetées HAS (M8 à M16). Cet outil vous permet d’installer les chevilles HVU2 avec une visseuse ou un perforateur.

Visionner la vidéo de démonstration

Installation fiable

Un abrasif minéral contenant du corindon assure un broyage fiable et complet de l’emballage lors de l’installation de la tige. Ce matériau abrasif extrêmement dur, rend également le trou de forage rugueux. Cela permet une installation fiable sans avoir besoin d'une rugosité supplémentaire pour les trous percés au diamant ou permet de supprimer les étapes de brossage des trous forés au perforateur - 4 coups de pompe soufflante suffiront.

Visionner la vidéo de démonstration

Séchage instantané

Gain de productivité assuré, la mise en charge est quasi instantanée.

Visionner la vidéo de démonstration

Avantages pour les ingénieurs

Facilite la conception

Le système de capsule souple HVU2 est intégré dans notre logiciel de dimensionnement PROFIS Engineering Cela vous permet d’éditer une note de calcul en quelques clics.

Fiable en toutes circonstances

Les conditions de chantier peuvent être difficiles. Pour sceller les tiges filetées dans le béton, les chevilles chimiques doivent alors résister aux fortes températures et aux chocs. Nos capsules souples HVU2 ont été testées dans des conditions de chantier extrêmes, vous êtes ainsi assuré de la qualité de la fixation.

Plus économique

Selon le nombre de points de fixation requis, les capsules souples HVU2 peuvent s'avérer plus économiques que des systèmes d’injection comme les résines de scellement chimique HIT-RE 500 V3 ou HIT-HY 200-A. En effet, les capsules ne demandent pas d’autre équipement que l’outil de pose inclus dans nos boites de tiges HAS

Une technologie améliorée

En matière d’avancée technique, la capsule HVU2 est unique en son genre. Elle assure une capacité de charge élevée dans le béton fissuré et non fissuré et dans les trous carottés. C’est la solution idéale pour les charges lourdes en sous face de dalle et sur radier.

Applications

HVU2 Anwendungen

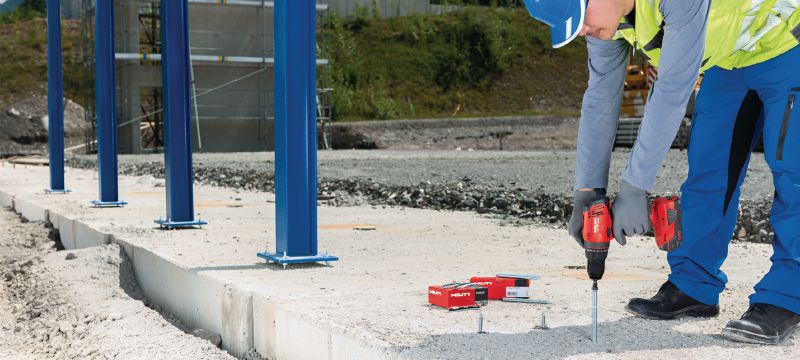

Structures métalliques

  • Idéale pour les petites séries - en sous face de dalle - et pour les utilisateurs à la recherche d’une solution tout-en-un.
  • Capacité de charge élevée dans le béton fissuré et non fissuré.
TE 6-A36, S&M drilling application

Installation en sous face de dalle

  • Utilisable dans le béton fissuré et non fissuré.
  • Temps de séchage quasi instantané - 5 minutes à partir de 20 °C - pour une mise en charge rapide.
Mechanical treatment: Compressor station  More waste water treatment.  More Hilti quality inside.  adapted

Installation de machines

  • Les chevilles chimiques en capsules souples sont incassables.
  • Elles assurent une installation propre, facile et sans poussière avec l’utilisation d’une mèche creuse (système SafeSet).
HST3 in Façade

Fixation de supports de façade

  • Le temps de durcissement quasi instantané - 5 minutes à partir de 20 °C -  assure une installation fiable et performante.
  • Installation sans poussière avec l’utilisation d’une mèche creuse (système SafeSet).

Spécifications techniques

Critères

Caractéristique

Matériaux supports

Béton fissuré et non fissuré

Applications recommandées

Toutes les applications d'ancrage

Catégorie

Ancrage chimique de type capsule

Temps de séchage à +20°C

5 minutes

Validations ETE

ETE-16/0515 pour l'ancrage

Type de charge

Statique

Diamètres de tige d'ancrage

M8 – M20

Outil d’implantation

Visseuses M8 – M16, perforateurs de toutes tailles

Méthode de forage


SafeSet avec mèches creuse Hilti

Oui

Mèches pour perforateurs

Oui

Carottage au diamant

Oui

État du matériau de base



Sec

Oui

Humide

Oui

Rempli d'eau

Non

Sous-marin

Non
