CD 4‑A22

Mode d'emploi original

Indications relatives à la documentation

À propos de cette documentation

  • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.
  • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
  • Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers avec ce mode d'emploi.

Explication des symboles

Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :
DANGER
DANGER !
  • Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.
AVERTISSEMENT
AVERTISSEMENT !
  • Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.
ATTENTION
ATTENTION !
  • Pour attirer l'attention sur une situation pouvant présenter des dangers entraînant des blessures corporelles légères ou des dégâts matériels.

Symboles dans la documentation

Les symboles suivants sont utilisés dans la présente documentation :
Image alternative Lire le mode d'emploi avant d'utiliser l'appareil
Image alternative Pour des conseils d'utilisation et autres informations utiles
Image alternative Maniement des matériaux recyclables
Image alternative Ne pas jeter les appareils électriques et les accus dans les ordures ménagères

Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :
Image alternative Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi
Image alternative La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte
Image alternative Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numéros des légendes dans la section Vue d'ensemble du produit
Image alternative Ce signe doit inviter à manier le produit en faisant particulièrement attention.

Symboles spécifiques au produit

Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit :
Image alternative Système national de recyclage des déchets
Image alternative Transmission de données sans fil
Image alternative Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu .

Informations produit

Les produits Hilti sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
La désignation du modèle et le numéro de série figurent sur sa plaque signalétique.
  • Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous sont demandées lorsque vous contactez nos revendeurs ou services après-vente.
    Caractéristiques produit
    Pince d'injection, sans fil
    CD 4–A22
    Génération :
    01
    Numéro de série :

Déclaration de conformité

Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de la présente documentation.
Pour obtenir les documentations techniques, s'adresser à :
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Sécurité

Consignes de sécurité

Indications générales de sécurité pour les appareils électriques

Image alternative AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéristiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.
Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures.
La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation).
Sécurité sur le lieu de travail
  • Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
  • Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
  • Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électroportatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil.
Sécurité relative au système électrique
  • La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.
  • Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
  • Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique.
  • Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.
  • Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué pour les applications extérieures réduit le risque d’un choc électrique.
  • Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique.
Sécurité des personnes
  • Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves.
  • Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.
  • Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents.
  • Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
  • Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électroportatif dans des situations inattendues.
  • S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
  • Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières.
  • Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde.
Utilisation et maniement de l'outil électroportatif
  • Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu.
  • Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
  • Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif.
  • Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées.
  • Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
  • Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
  • L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
  • Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées.
Utilisation et maniement de l'outil sur accu
  • Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie.
  • Dans les outils électroportatifs, utiliser uniquement les accus spécialement prévus pour ceux-ci. L'utilisation de tout autre accu peut entraîner des blessures et des risques d'incendie.
  • Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie.
  • En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations de la peau ou causer des brûlures.
  • Ne pas utiliser d'accu endommagé ou modifié. Des accus endommagés ou modifiés peuvent avoir un comportement imprévisible et provoquer un incendie, une explosion ou engendrer un risque de blessures.
  • Ne jamais exposer l'accu au feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C (265 °F) peuvent provoquer une explosion.
  • Suivre toutes les instructions de charge et ne jamais charger l'accu ou l'outil sur accu hors de la plage de températures spécifiée dans le manuel d'utilisation. Une charge inappropriée ou hors de la plage de températures spécifiée risque d'endommager l'accu et accroître le risque d'incendie.
Service
  • L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
  • Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.

Consignes de sécurité fondamentales

Outre les consignes techniques de sécurité indiquées dans les différents chapitres du présent mode d’emploi, il y a lieu de toujours respecter strictement les directives suivantes.
Sécurité des personnes
  • Ne jamais entreprendre de manipulation ou de modification sur l'appareil.
  • Utiliser l'appareil adapté. Ne pas utiliser l'appareil à des fins non prévues, mais seulement conformément aux spécifications et dans un état technique irréprochable.
  • Rester vigilant, surveiller ses gestes. Faire preuve de bon sens en utilisant l'appareil. N'utilisez pas l'appareil si vous n'êtes pas concentré.
  • Pour éviter tout risque de blessure, utiliser uniquement des accessoires et pièces de rechange Hilti d'origine ou de qualité équivalente.
  • Porter des lunettes de protection et commencer l'injection avec la vitesse lente.
  • Ne commencer à injecter la masse qu'au niveau de la zone de travail.
  • Bien respecter les consignes concernant l'utilisation, le nettoyage et l'entretien qui figurent dans le présent mode d'emploi.
  • Ne jamais diriger l'appareil vers soi ou une autre personne.
  • Veiller à ce que les poignées soient toujours sèches, propres et exemptes de traces de graisse et d'huile.
  • Ne jamais laisser l'appareil sans surveillance.
  • Ne pas utiliser l'appareil si des pièces sont abîmées ou si des organes de commande ne fonctionnent pas parfaitement. Faire réparer l'appareil par le S.A.V. Hilti .
  • Ne jamais regarder directement dans la lumière (LED) et ne jamais orienter la lumière directement dans le visage d'une personne. Il y a risque d'éblouissement.
Sécurité sur le lieu de travail
  • Veiller à ce que l'espace de travail soit bien éclairé.
  • Laisser le poste de travail en ordre. Débarrasser le poste de travail de tous objets susceptibles de blesser.
  • Porter des chaussures à semelle antidérapante.
  • La chute d'un appareil peut vous blesser ou blesser d'autres personnes. S'assurer que le crochet pour échafaudages est correctement monté.
  • Pendant l'utilisation, l'utilisateur ainsi que les personnes se trouvant à proximité doivent porter des lunettes de protection, un casque de protection, un casque antibruit et des gants de protection appropriés.
  • Veiller à ce qu'aucun enfant ni personne ne se tienne à proximité de l'espace de travail.
  • Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée.
  • Prêter attention aux influences de l'environnement de l'espace de travail. Ne pas utiliser l'appareil dans des endroits présentant un danger d'incendie ou d'explosion.

Utilisation et emploi soigneux des batteries

  • Respecter les directives spécifiques relatives au transport, au stockage et à l'utilisation des batteries li-ion.
  • Ne pas exposer les batteries à des températures élevées, ni au rayonnement direct du soleil ou au feu.
  • Les batteries ne doivent pas être démontées, écrasées, chauffées à une température supérieure à 80 °C ou jetées au feu.
  • Ne jamais utiliser ni charger d'accus qui ont subi un choc électrique, qui sont tombés de plus d'un mètre ou qui ont été endommagés d'une manière quelconque. Si tel est le cas, il convient de contacter le S.A.V Hilti .
  • Si la batterie est trop chaude pour être touché, elle peut être défectueuse. Déposer le produit à un endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables et le laisser refroidir. Si tel est le cas, il convient de contacter le S.A.V Hilti .

Description

Vue d'ensemble

Image alternative
  1. Manchon de liaison
  1. Vis de fixation du crochet pour échafaudages
  1. Crochet pour échafaudages
  1. Molette de réglage de la vitesse
  1. Poignée
  1. Indicateur d'état de charge de l'accu et d'erreur
  1. Touches de déverrouillage pour l'accu avec fonction supplémentaire d'activation de l'indicateur de l'état de charge
  1. Accu
  1. LED pour l'éclairage de l'environnement de travail
  1. Interrupteur
  1. Tête de déverrouillage de la tige-poussoir
  1. Porte-cartouche
  1. Tige-poussoir courte
  1. Poignée ergonomique
  1. Vis de fixation de la poignée ergonomique
  1. Clé Inbus pour le crochet pour échafaudages et la poignée
  1. Cache avant
  1. Tube en aluminium
  1. Couvre-piston pour l'utilisation de cartouches souples
  1. Tige-poussoir longue

Éléments livrés

Appareil d'injection, crochet pour échafaudages complet, mode d'emploi.
D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du centre Hilti Store ou en ligne sous : www.hilti.group | États-Unis : www.hilti.com .

Utilisation conforme à l'usage prévu

Le produit est destiné à vider des cartouches souples et des cartouches Hilti . La pince d'injection sans fil CD 4-A22 est exclusivement conçue pour être utilisée avec des cartouches souples Hilti d'une contenance de 300 ml ou 600 ml ainsi qu'avec des cartouches d'une contenance de 300 ml ou 310 ml.

Le produit peut être utilisé avec un porte-cartouche ou un tube en aluminium :
  • Pour ce produit, n'utiliser que le jeu de porte-cartouches Hilti avec la tige-poussoir fournie : pour l'exploitation de cartouches Hilti .
  • Pour ce produit, n'utiliser que le jeu de tubes en aluminium Hilti avec la tige-poussoir fournie : pour l'utilisation de cartouches souples Hilti .
  • Pour ce produit, utiliser exclusivement les accus Li‑Ion Hilti de la série B22.

  • Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36.

Affichage de l'état des accus Li-Ion

L'état de charge de l'accu Li‑Ion ainsi que les dysfonctionnements de l'appareil sont signalés par le biais de l'affichage de l'accu Li‑Ion. L'état de charge de l'accu Li-Ion peut être visualisé en appuyant légèrement sur l'un des deux boutons de déverrouillage.
État
Signification
4 LED allumées.
État de charge : 75 % à 100 %
3 LED allumées.
État de charge : 50 % à 75 %
2 LED allumées.
État de charge : 25 % à 50 %
1 LED allumée.
État de charge : 10 % à 25 %
1 LED clignote.
État de charge : < 10 %
1 LED clignote, l'appareil n'est pas fonctionnel.
L'accu surchauffe ou est complètement déchargé.
4 LED clignotent, l'appareil n'est pas fonctionnel.
Charge excessive ou surchauffe de l'appareil.
Il n'est pas possible d'interroger l'indicateur de l'état de charge lorsque le variateur électronique de vitesse est actionné et jusqu'à 5 secondes après avoir relâché le variateur électronique de vitesse.
Si les LED de l'affichage de l'accu clignotent, se reporter au chapitre Aide au dépannage.

Caractéristiques techniques


CD 4‑A22
Poids du tube en aluminium
2,5 kg
(5,5 lb)
Poids du porte-cartouche
2,1 kg
(4,6 lb)
Réglage de la vitesse
1 mm/s … 10 mm/s
(0,04 in/s … 0,4 in/s)

Batterie

Tension nominale de l'accu
21,6 V
Température de service en cours de service
−17 ℃ … 60 ℃
(1 ℉ … 140 ℉)
Température de stockage
−20 ℃ … 40 ℃
(−4 ℉ … 104 ℉)
Température de l'accu au début de la charge
−10 ℃ … 45 ℃
(14 ℉ … 113 ℉)

Préparatifs

Préparatifs

ATTENTION
Risque de blessures du fait d'une mise en marche inopinée !
  • Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt.
  • Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires.
Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

Recharge de l'accu

  1. Avant de commencer la charge, lire le mode d'emploi du chargeur.
  2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs.
  3. Charger l'accu à l'aide d'un chargeur homologué.

Introduction de l'accu

ATTENTION
Risque de blessures du fait d'un court-circuit ou de la chute de l'accu !
  • Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers.
  • S'assurer que l'accu s'encliquette toujours correctement.
  1. L'accu doit être entièrement chargé avant la première mise en service.
  2. Insérer l'accu dans l'appareil jusqu'à ce qu'il s'encliquette avec un clic audible.
  3. Vérifier que l'accu est bien en place.

Retrait de l'accu

  1. Appuyer sur les boutons de déverrouillage de l'accu.
  2. Retirer l'accu hors de l'appareil.

Montage du crochet pour échafaudages (accessoire)

Image alternative
  • Monter le crochet pour échafaudages.

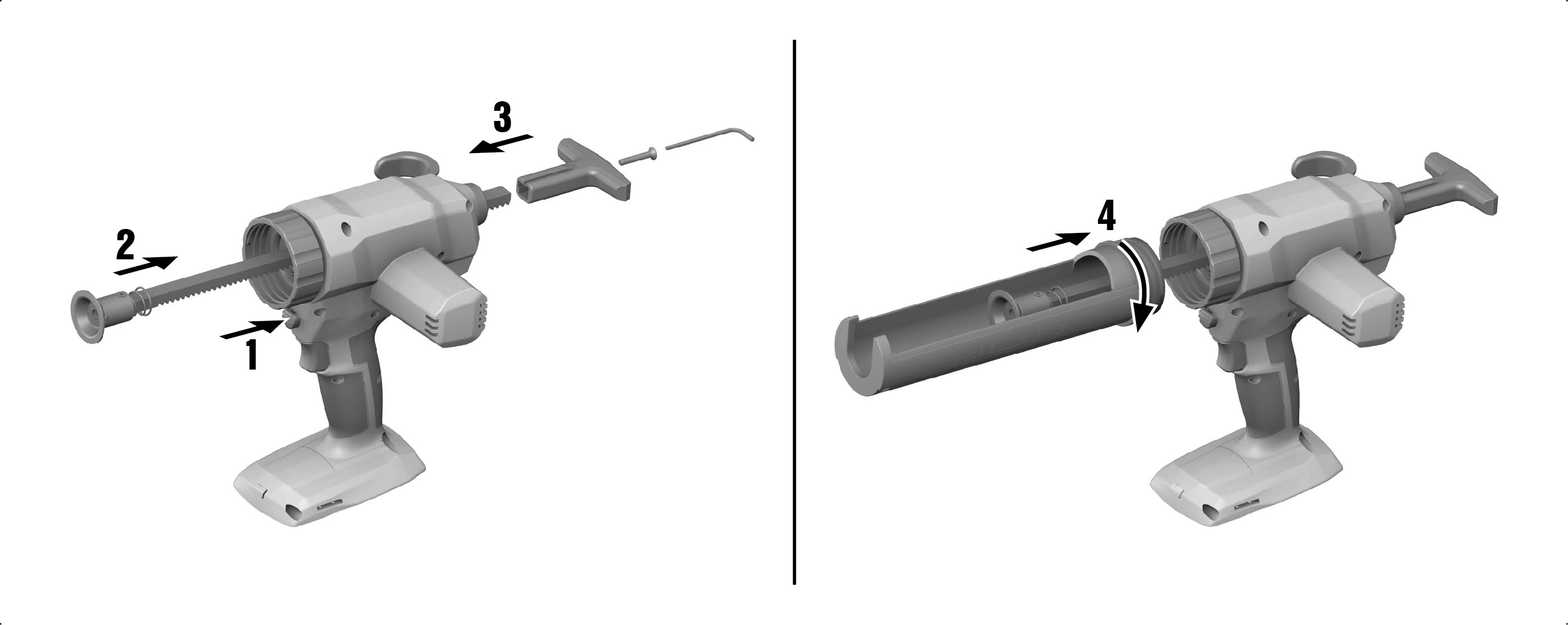

Prémontage du porte-cartouche pour cartouches

Image alternative
  1. Maintenir le bouton de déverrouillage enfoncé.
  1. Introduire la tige-poussoir appropriée (la courte) dans l'appareil de sorte que la denture se trouve en bas.
  2. Monter la poignée à l'arrière de la tige-poussoir et la fixer avec la vis.
  3. Visser le porte-cartouche sur le manchon de liaison.

Prémontage tube en aluminium pour cartouches souples et cartouches

Image alternative
  1. Maintenir le bouton de déverrouillage enfoncé.
  1. Introduire la tige-poussoir appropriée (la longue) dans l'appareil se sorte que la denture se trouve en bas.
  2. Monter la poignée à l'arrière de la tige-poussoir et la fixer avec la vis.
    S'assurer que le couvre-piston pour cartouches souples est bien monté sur la tige-poussoir.
  3. Visser le porte-cartouche sur le manchon de liaison.
    En cas d'utilisation de cartouches avec le tube en aluminium, il faut impérativement démonter de nouveau le couvre-piston pour cartouches souples au risque d'endommager la cartouche.

Introduction d'une cartouche

Image alternative
  1. Appuyer sur le bouton de déverrouillage.
  2. Tirer la tige-poussoir jusqu'en butée.
  3. Ouvrir la cartouche à l'aide d'un Cutter.
  4. Monter la buse jointe.
  5. Introduire la cartouche avec le fond orienté vers le piston dans le porte-cartouche et la basculer vers le bas jusqu'à ce qu'elle s'emboîte à l'avant.
  6. Pousser la tige-poussoir à la main vers l'avant pour garantir un bon positionnement de la cartouche.

Mise en place de la cartouche souple

Image alternative
  1. Appuyer sur le bouton de déverrouillage.
    S'assurer que le couvre-piston dédié à l’utilisation de cartouches souples est bien vissé sur la tige-poussoir
  2. Tirer la tige-poussoir jusqu'en butée.
  3. Dévisser le cache avant.
  4. Ouvrir la cartouche souple à l'aide d'un outil approprié et introduire la cartouche souple.
  5. Mettre en place le couvercle ainsi que la buse joints à la cartouche souple.
  6. Revisser le capot avant.
    Nous recommandons de pousser la tige-poussoir aussi loin que possible en avant jusqu'à ce qu'une résistance soit perceptible. Le piston repose désormais contre la cartouche et l'application du produit peut commencer dès que possible.

Travail

Observer toutes les consignes de sécurité et instructions d'utilisation.

AVERTISSEMENT
Danger du fait des substances chimiques Tout usage non conforme risque de provoquer des blessures.
  • Avant toute utilisation, prendre connaissance des consignes de sécurité relatives au produit, des instructions sur l'emballage ainsi que du contenu du mode d'emploi de la cartouche souple.

Injecter la masse

  1. Appuyer sur l'interrupteur Marche/Arrêt.
  2. Injecter la masse.
    La molette de réglage de la vitesse permet de varier la vitesse à laquelle lamasse est appliquée.

Retrait de la cartouche

  1. Appuyer sur le bouton de déverrouillage.
  2. Tirer la tige-poussoir jusqu'en butée.
  3. Relever la cartouche par l'avant pour la sortir du porte-cartouche.

Retrait de la cartouche souple

  1. Dévisser le capot avant.
  2. Sortir la buse ainsi que la cartouche souple restante.

Entretien et maintenance du produit

Nettoyage et entretien

AVERTISSEMENT
Risque de blessures lorsque l'accu est inséré !
  • Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien !
Entretien de l'appareil
  • Éliminer prudemment les saletés récalcitrantes.
  • Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.
  • Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.
Entretien des accus Li‑ion
  • Veiller à ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile.
  • Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.
  • Éviter toute pénétration d'humidité.
Entretien
  • Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
  • En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti .
  • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group .

Transport et stockage des appareils sur accu

Transport
    ATTENTION
    Mise en marche inopinée lors du transport !
  • Toujours retirer les accus avant de transporter les produits !
  • Retirer les accus.
  • Ne jamais transporter les accus en vrac.
  • Avant toute utilisation consécutive à un transport prolongé de l'appareil et des accus, toujours vérifier qu'ils ne sont pas endommagés.
Stockage
    ATTENTION
    Endommagement involontaire du fait d'accus défectueux ou de chute d'accu !
  • Toujours retirer les accus avant de stocker les produits !
  • Stocker l'appareil et les accus si possible au frais et au sec.
  • Ne jamais stocker les accus exposés au soleil, sur des installations de chauffage ou derrière des vitres.
  • Stocker l'appareil et les accus hors de portée des enfants et des personnes non autorisées.
  • Avant toute utilisation consécutive à un stockage prolongé de l'appareil et des accus, toujours vérifier qu'ils ne sont pas endommagés.

Aide au dépannage

En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti .

L'appareil d'injection n'est pas en ordre de marche

Défaillance
Causes possibles
Solution
Les LED n'indiquent rien.
L'accu n'est pas complètement encliqueté.
  • Encliqueter l'accu d'un clic.
Décharger l'accu.
  • Remplacer l'accu et charger l'accu vide.
Accu trop chaud ou trop froid.
  • Amener l'accu à la température de service recommandée.
1 LED clignote.
Décharger l'accu.
  • Remplacer l'accu et charger l'accu vide.
Accu trop chaud ou trop froid.
  • Amener l'accu à la température de service recommandée.
4 LED clignotent.
Surcharge momentanée du produit.
  • Relâcher le variateur électronique de vitesse et l'actionner à nouveau.
Protection contre la surchauffe.
  • Laisser le produit refroidir et nettoyer les ouïes d'aération.

Recyclage

Image alternative Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.
Image alternative
  • Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !

Garantie constructeur

  • En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.
Image alternative

Réouverture de nos Hilti Stores le 2 juin Plus d'informations

Contactez-nous
Contactez-nous
