Tige d'ancrage HIT-Z

Configurator
Données techniques
Documents
Caractéristiques et applications
Produits recommandés
70165.tif
69293.tif
HIT-Z Long (76921)
HIT-Z Long (76922)
HIT-Z Long (76925)

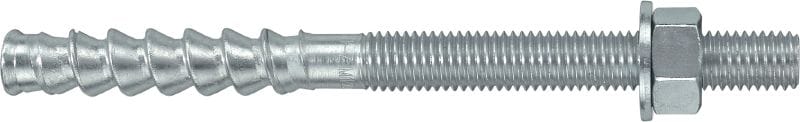

Tige d'ancrage très haute performance pour les résines époxy / hybrides à injection (acier au carbone)

  • Matériau, corrosion: Acier au carbone, zingué
  • Conditions environnementales: milieu intérieur sec
  • Matériaux support: Béton (fissuré), Béton (non fissuré)

Les clients ont également recherché Tige, Filetée, Safeset, nettoyage or verrou.

Choisir les options

Composition du matériau
  • Acier, zingué (min. 5 µm)
Taille de la cheville
  • M8
  • M10
  • M12
  • M16
  • M20
Longueur de la cheville
  • 80 mm
  • 95 mm
  • 100 mm
  • 105 mm
  • 115 mm
  • 120 mm
  • 135 mm
  • 140 mm
  • 155 mm
  • 160 mm
  • 175 mm
  • 196 mm
  • 205 mm
  • 215 mm
  • 240 mm
  • 250 mm
  • 300 mm
  • 330 mm
  • 350 mm
  • 380 mm
  • 400 mm
Configuration de la tête
  • Fileté extérieurement
Conditionnement
  • 6 pce(s)
  • 8 pce(s)
  • 12 pce(s)
  • 20 pce(s)
  • 40 pce(s)
 Options
Quantité
Kits
Total Pièces
1
Vous ne pouvez pas voir les prix de votre entreprise

Veuillez vous connecter pour voir les prix de votre entreprise.

Prix net HT
À partir de 79,74 EUR

Données techniques

Matériau, corrosion
Acier au carbone, zingué
Conditions environnementales
milieu intérieur sec
Matériaux support
Béton (fissuré), Béton (non fissuré)
Logiciel PROFIS
Oui
Agréments / rapports de test
ETA, Sismique
Procédures de nettoyage
Sans nettoyage
Type de fixation
Pose au travers, Pose avant pièce à fixer

Documents

Homologation
Fiche technique
Brochure
Déclaration de performance
Documentation relative à la durabilité
Mode d'emploi
pdf ETE-19/0632 HIT-HY 200-A/R V3 avec cheville HIT-Z, anglais, allemand, polonais [ 19.5 MB ]
pdf ETA-19/0802 HIT-HY 200-A/R V3 avec HIT-Z(-R)-D TP Juil-2023 (dynamique), anglais, allemand, polonais [ 6.7 MB ]
pdf ATE 12/0006 pour le mortier d'injection HIT-HY 200-A et les tiges HIT-Z(-F)(-R) pour les applications d'ancrage, anglais, allemand, polonais [ 9.1 MB ]

Caractéristiques et applications

Caractéristiques

  • Convient pour des charges très élevées dans le béton fissuré et les applications sismiques conformément aux agréments ICC-ES et ATE C2
  • Nettoyage du trou inutile (au-dessus de 5 °C / 41 °F) avec le système HIT-HY 200
  • Solution sûre et rentable grâce à la suppression de l'étape de nettoyage du trou
  • Profondeur d'implantation variable pour une utilisation totale de la capacité de la cheville
  • Marquage de la tête pour une vérification facile de la longueur de la tige même après l'installation

Applications

  • Fixations dans le béton fissuré et non fissuré avec le système Hilti HIT-HY 200
  • Applications d'ancrage sismiques (exemple : contreventement de bâtiments en béton armé)
  • Fixation de structures métalliques (p. ex. colonnes et poutres métalliques)
  • Ancrage de structures secondaires en acier (exemple : grilles, garde-corps, barrières anti-bruit)
  • Ancrage de barrières de sécurité, de balustrades, de cage d'escaliers d'urgence.

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
