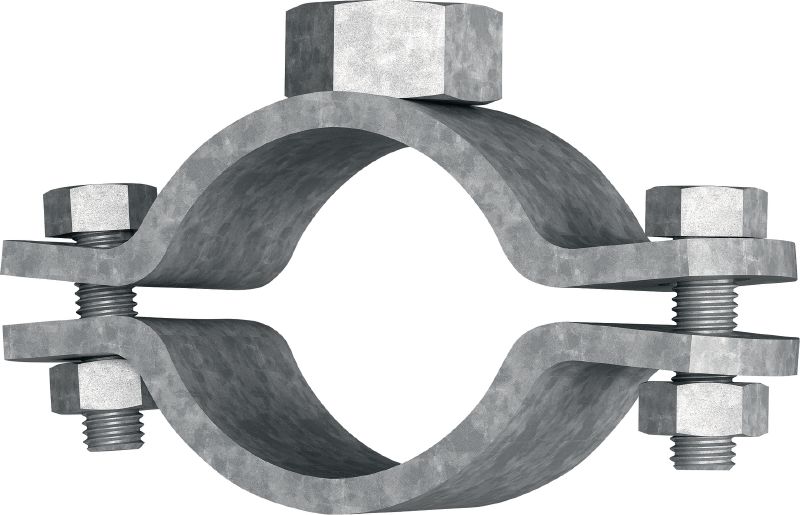

Collier point fixe MFP-L-F pour charges légères

Collier de point fixe MFP-L NW 65 M20-F #304239

Collier point fixe galvanisé à chaud (GAC) pour une performance maximale dans les applications légères

Plage de serrage - D: 75 - 79 mm
Diamètre nominal du tuyau (mesures impériales): 2-1/2 po
Connexion filetée - M: M20

premium

Les clients ont également recherché point fixe galva a chaud.

Choisir une option

Plage de serrage - D

21 - 22 mm
25 - 27 mm
33 - 35 mm
42 - 45 mm
47 - 50 mm
57 - 61 mm
68 - 72 mm
75 - 79 mm
88 - 90 mm

Connexion filetée - M

Diamètre nominal du tuyau (mesures impériales)

1/2 po
3/4 po
1 po
1-1/2 po
2 po
2-1/2 po
3 po

Conditionnement

1 pce(s)
20 pce(s)

Options

Quantité

Kits

Total Pièce(s)

Vous ne pouvez pas voir les prix de votre entreprise

Veuillez vous connecter pour voir les prix de votre entreprise.

Prix net HT

2 859,98 EUR

143,00 EUR / 1 Pièce(s)

Données techniques

Plage de serrage - D

75 - 79 mm

Diamètre nominal du tuyau (mesures impériales)

2-1/2 po

Connexion filetée - M

M20

Charge maximale - F

12000 N

Composition du matériau

S235JR - DIN EN 10025

Finition de surface

Enduit extérieur - GAC

Conditions environnementales

En extérieur, pollution faible à modérée (C3 / C4 - bas)

Vis de serrage

M12 x 45 mm

Couple de serrage

30 Nm

Épaisseur de section du collier - s

6 mm

Largeur de section - b

40 mm

Largeur - B

162 mm

Distance entre les trous - A

126 mm

Catégorie de produit

Premium

Distance du centre du tube au sommet - h

64 mm

Charge axiale maximale à 150 mm - Fx (150)

2000 N

Documents

Caractéristiques et applications

Caractéristiques

Installation rapide - il suffit de serrer 2 vis
Données techniques et charges vérifiées
Collerette étroite pour une isolation plus facile
Faible espacement possible entre deux colliers
Installation rapide avec seulement 2 vis de fermeture

Applications

Installation de tuyaux d'un diamètre jusqu'à 3" et exposés à des variations de température dans des environnements moyennement corrosifs
Fixation de tuyaux en association avec MFB-BP 20-F
Fixation de tuyaux en association avec MFB-GP 20-F

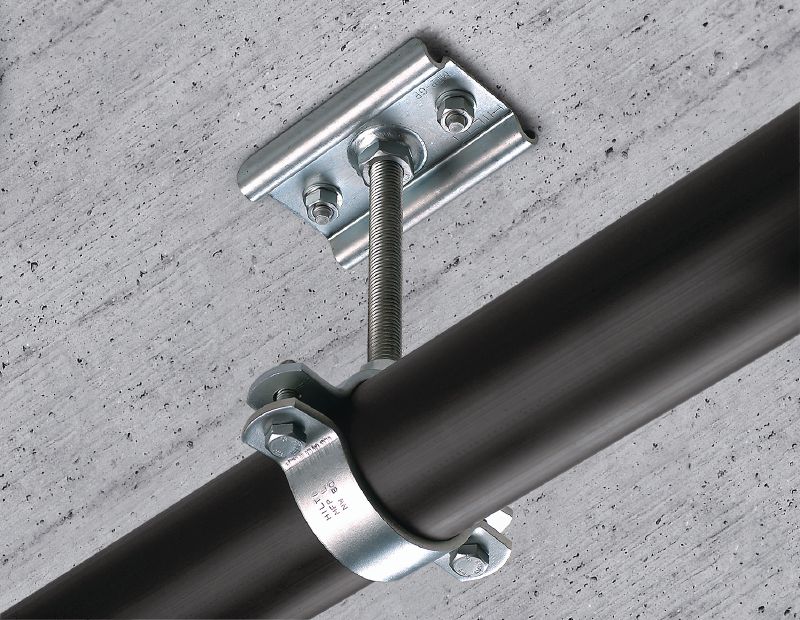

Fixation avec MFP-L en combinaison avec MFB-GP 20 (Var.2)
