Collier de serrage MP-MX pour charges lourdes

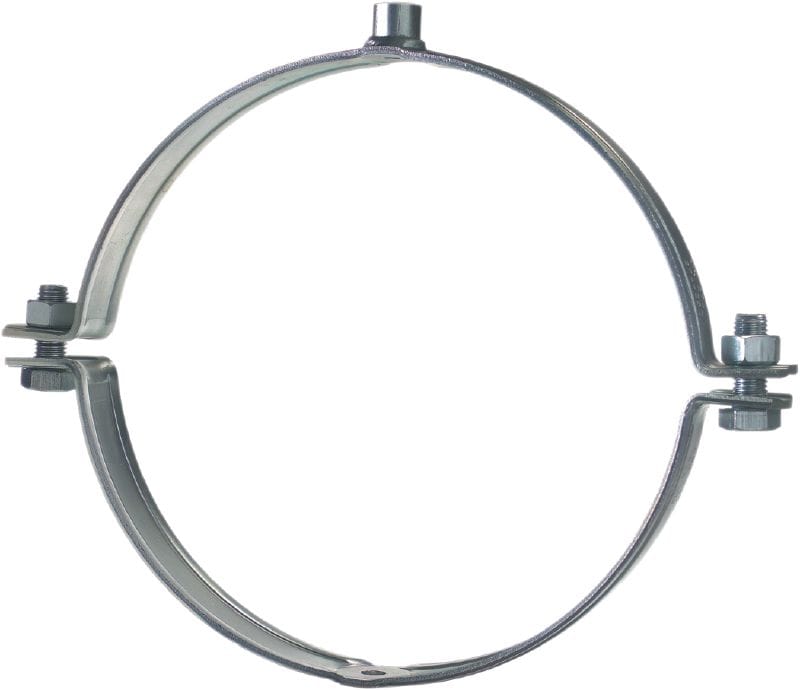

Collier renforcé MP-MX 355 M16 #372290

Collier de serrage galvanisé sans insonorisation pour applications très lourdes

Plage de serrage - D: 348 - 356 mm
Connexion filetée - M: M16
Charge maximale - F: 13000 N

Standard

Les clients ont également recherché non iso, armature metallique or mi cf.

Choisir une option

Plage de serrage - D

60 - 65 mm
73 - 78 mm
88 - 93 mm
108 - 116 mm
122 - 128 mm
132 - 138 mm
139 - 144 mm
159 - 166 mm
163 - 170 mm
177 - 182 mm
192 - 200 mm
210 - 218 mm
219 - 228 mm
244 - 253 mm
267 - 274 mm
275 - 282 mm
315 - 324 mm
325 - 330 mm
348 - 356 mm
364 - 372 mm
400 - 409 mm
454 - 462 mm
500 - 508 mm

Connexion filetée - M

M10, M12
M16

Diamètre nominal du tuyau (mesures impériales)

2 po
2-1/2 po
3 po
4 po
5 po
6 po

Conditionnement

1 pce(s)
8 pce(s)
10 pce(s)
25 pce(s)

Options

Quantité

Kits

Total Pièce(s)

Vous ne pouvez pas voir les prix de votre entreprise

Veuillez vous connecter pour voir les prix de votre entreprise.

Prix net HT

115,49 EUR

115,49 EUR / 1 Pièce(s)

Données techniques

Plage de serrage - D

348 - 356 mm

Connexion filetée - M

M16

Charge maximale - F

13000 N

Composition du matériau

DD11 - DIN EN 10111

Finition de surface

Enduit intérieur galvanisé

Conditions environnementales

Conditions intérieures sèches (C1) ou intérieur avec condensation temporaire (C2)

Vis de serrage

M16

Couple de serrage

20 Nm

Épaisseur de section du collier - s

5 mm

Largeur de section - b

50 mm

Largeur - B

460 mm

Distance entre les trous - A

408 mm

Catégorie de produit

Standard

Distance du centre du tube au sommet - h

199 mm

Documents

Caractéristiques et applications

Caractéristiques

Tête de raccord robuste, soudée tout autour
Vis de serrage solides pour des valeurs de charge élevées
Convient à l'installation de tuyauteries soumises à des charges dynamiques en combinaison avec des éléments d'amortissement des vibrations

Applications

Installations de tuyauterie pour charges lourdes jusqu'à 508 mm
Installation de tuyauterie industrielle
Montage de chaînes de traitement et de contrôle
Applications de plomberie et de chauffage pour charges lourdes
Utilisable en combinaison avec des éléments réduisant les vibrations, pour les tuyauteries sous charge dynamique
